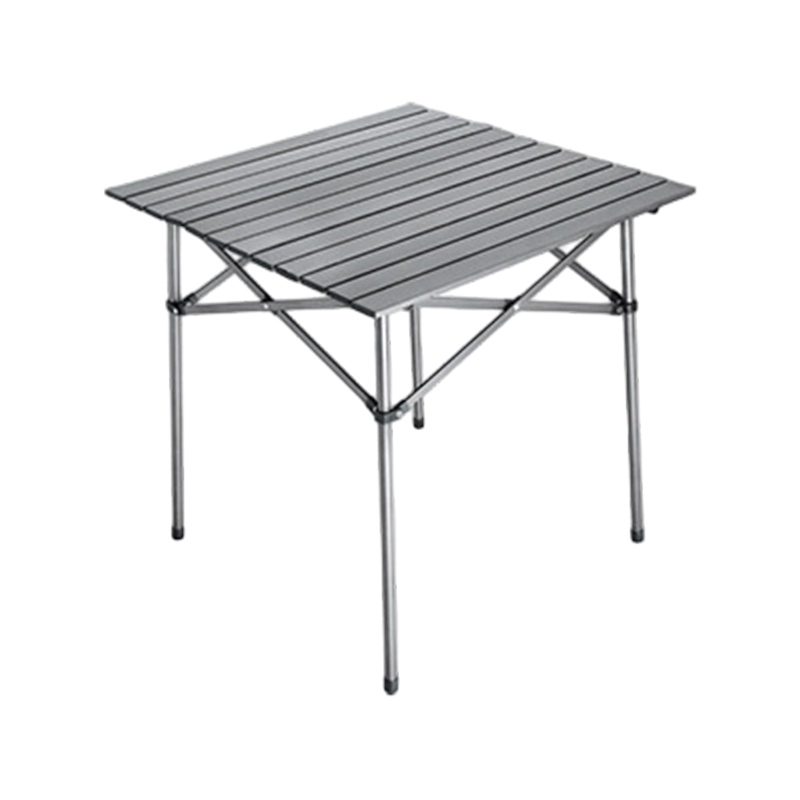

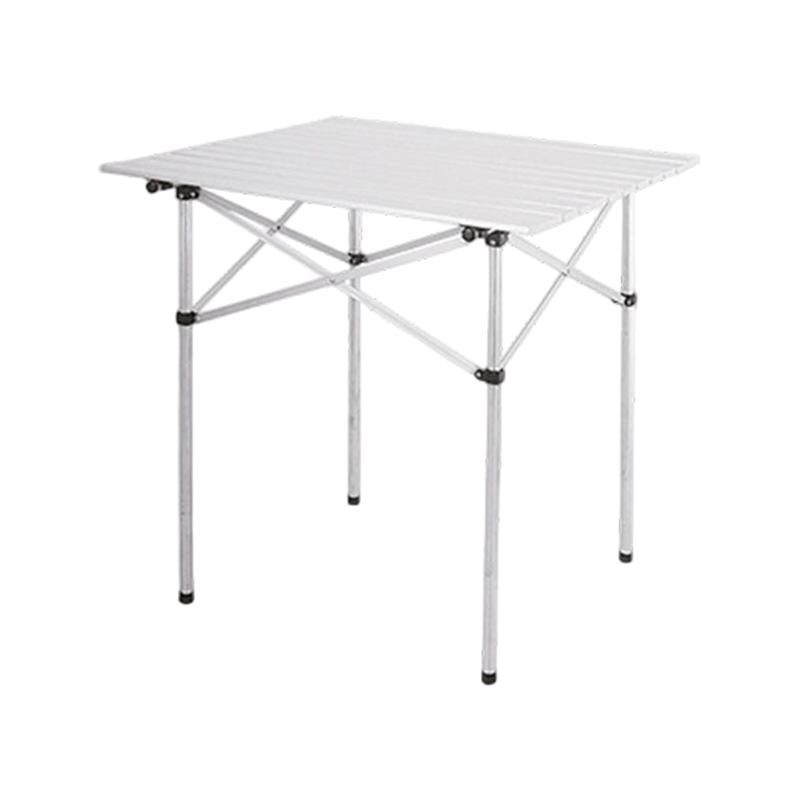

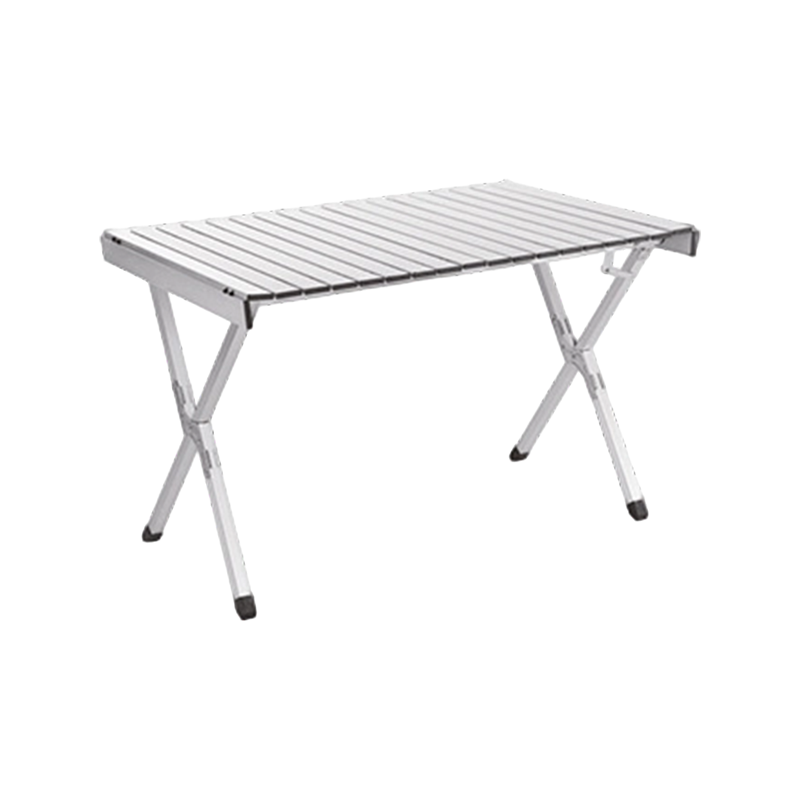

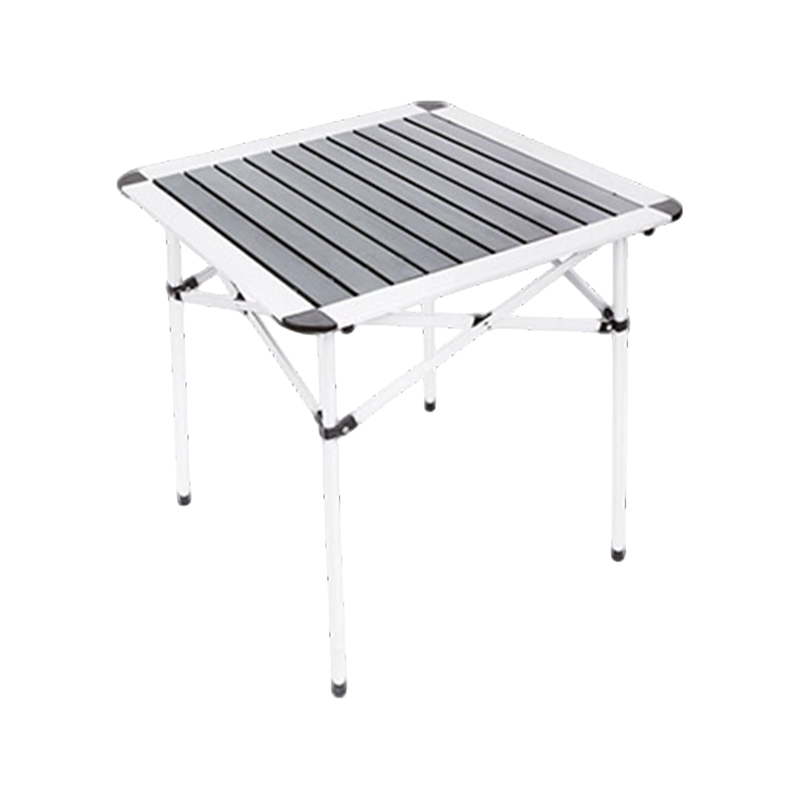

Meja lipat aloi aluminium luar, meja perkhemahan, meja gulung telur

Dalam persekitaran luar, meja lipat menghadapi lebih daripada berat statik daripada alat memasak dan penyejuk. Tiupan angin—terutamanya di tapak perkhemahan terdedah, pantai atau rabung gunung—boleh menjana daya sisi dinamik yang menyebabkan meja bergoyang, berpusing atau runtuh. Rintangan jadual terhadap daya ini dikawal oleh dua sifat struktur kritikal: kestabilan sisi (rintangan goyang sebelah ke sisi) dan ketegaran kilasan (rintangan untuk berpusing tentang paksi menegak). Kedua-duanya dipengaruhi secara langsung oleh geometri bingkai (sudut kaki, bentuk tapak kaki, dan nisbah ketinggian-ke-lebar) dan corak pendakap silang (Pendakap X, pendakap H, atau pendakap perimeter). Di CragHaven Outdoor, jenama luar dan rakan kongsi pembuatan rentas sempadan yang berpangkalan di Hangzhou, China, kami percaya bahawa produk luar yang cemerlang tidak dibina di atas timbunan parameter, tetapi berdasarkan pemahaman yang mendalam tentang persekitaran, corak penggunaan dan ujian masa. Artikel ini membentangkan analisis kejuruteraan struktur tentang cara pembolehubah reka bentuk ini mempengaruhi rintangan angin, disokong oleh terowong angin empirikal dan data ujian medan daripada makmal R&D kami.

1. Fizik Pemuatan Angin pada Meja Luar Lipat

Angin berlaku kedua-duanya daya seret (tekanan mendatar terhadap permukaan meja dan bingkai) dan daya angkat (sedutan ke atas, terutamanya pada permukaan rata yang besar). Untuk meja lipat persegi 70 × 70 cm biasa, angin 40 km/j (≈ 11 m/s) menjana tekanan dinamik kira-kira 75 Pa , menterjemah kepada daya sisian daripada 37 N (≈ 3.8 kg) di atas meja sahaja. Pada 60 km/j (≈ 16.7 m/s), tekanan meningkat kepada 170 Pa , dengan daya sisian melebihi 83 N (≈ 8.5 kg)—cukup untuk memusing atau memulas meja yang diikat dengan buruk.

• Detik terbalik – Daya angin bertindak pada ketinggian bahagian atas meja (biasanya 70–75 cm), menghasilkan tork yang cuba memusingkan meja mengenai tapak kaki luarnya. Rintangan jadual bergantung padanya sudut hamparan kaki dan lebar tapak kaki .
• Detik kilasan – Apabila angin mengenai sudut atau pada sudut, ia mewujudkan daya berpusing. Meja dengan tapak kaki segi empat tepat mengalami beban kilasan yang lebih besar daripada beban segi empat sama kerana jarak pepenjuru yang lebih panjang dari pusat tekanan.
• Faktor tiupan – Angin dunia sebenar tidak stabil; tiupan boleh jadi 1.5–2.5 kali kelajuan angin purata. Ujian CragHaven Outdoor kami menggunakan a protokol simulasi tiupan yang menggunakan beban puncak 2.0× tekanan keadaan mantap untuk tempoh 3 saat.

2. Geometri Bingkai: Bentuk Tapak Kaki, Sudut Kaki dan Nisbah Tinggi-ke-Lebar

Konfigurasi geometri bingkai jadual menentukan kestabilan asasnya. Pembolehubah utama ialah sudut renggangan kaki (sudut luar setiap kaki dari menegak), nisbah aspek jejak (nisbah lebar kepada kedalaman), dan ketinggian pusat graviti .

• Sudut hamparan kaki (condongan ke luar) – Kaki bersudut ke luar meningkatkan lebar jejak berkesan di aras tanah. Renggangan kaki daripada 10° dari menegak meningkatkan lebar tapak lebih kurang 25% berbdaning dengan kaki menegak, meningkatkan kestabilan sisi dengan 40–50% dalam ujian angin. Stdanard CragHaven Outdoor kami ialah percikan 8–12° , dioptimumkan untuk mengimbangi kestabilan dengan kebolehkemasan yang dilipat. Meja pasaran besar sering digunakan ≤ 5° taburan , yang menjimatkan bahan tetapi mengurangkan rintangan angin dengan ketara.
• Nisbah aspek jejak – Untuk meja segi empat tepat, sebelah angin (sebelah menghadap angin) sebaik-baiknya adalah dimensi yang lebih pendek untuk mengurangkan luas permukaan. Meja dengan dimensi 70 × 50 cm (nisbah aspek 1.4:1) berorientasikan dengan sisi 50 cm ke dalam pengalaman angin 28% kurang daya sisian daripada jadual segi empat sama 70 × 70 cm. Walau bagaimanapun, ketegaran kilasan berkurangan sedikit kerana dimensi yang lebih panjang (70 cm) menghasilkan lengan tuil yang lebih panjang untuk momen berpusing.
• Nisbah tinggi kepada lebar – Meja yang lebih rendah (cth., ketinggian 50 cm) mempunyai pusat graviti yang lebih rendah dan lengan tuil yang lebih pendek untuk terbalikkan angin. Berbanding dengan jadual ketinggian standard 70 cm, jadual 50 cm menunjukkan 35% kurang kecenderungan tip di bawah beban angin yang sama. Walau bagaimanapun, keselesaan pengguna (terutamanya untuk menjamu selera atau penyediaan makanan) mengutamakan ketinggian 70 cm. Ciri meja luar CragHaven kami kaki boleh laras dua peringkat (50 cm dan 70 cm) supaya pengguna boleh menurunkan meja dalam keadaan berangin.

3. Corak Pendakap Silang: Kecekapan Struktur dalam Rintangan Angin

Cross-bracing ialah rangkaian tupang yang menyambungkan kaki ke rangka, menghalang kaki daripada terhampar ke luar atau berpusing di bawah beban. Corak pendakap yang berbeza menawarkan pertukaran antara kekakuan, berat dan volum terlipat.

• X-bracing (palang pepenjuru) – Dua tupang pepenjuru bersilang antara kaki yang bertentangan, mewujudkan a struktur kekuda yang sangat berkesan untuk menentang daya sisi. Dalam ujian kami, jadual pendakap X menunjukkan 65–75% kurang pesongan sisi angin di bawah 60 km/j berbanding meja tanpa bracing. Walau bagaimanapun, pendakap X meningkatkan berat badan sebanyak 15–20% dan can interfere with leg-folding mechanisms.
• H-bracing (perimeter mendatar) – Pendakap mendatar menyambungkan kaki pada ketinggian pertengahan (≈ 30–40 cm dari tanah), membentuk segi empat tepat tegar. Corak ini menyediakan kestabilan sisi yang sederhana (30–40% peningkatan berbanding tiada pendakap) tetapi adalah kurang berkesan terhadap beban kilasan kerana kaki masih boleh berpusing berbanding bingkai. Pendakap H lebih ringan dan mudah dilipat, menjadikannya biasa dalam reka bentuk pasaran besar-besaran.
• Kord perimeter / pendakap tali – Daripada pendakap logam tegar, beberapa meja ringan digunakan kain atau tali yang ditegangkan mengelilingi perimeter pada ketinggian pertengahan kaki. Ini menghalang regangan kaki tetapi menawarkan hampir tiada rintangan kilasan . Dalam ujian angin kami, jadual berikat tali hanya ditunjukkan 10–15% peningkatan dalam kestabilan sisi dan 8–10° pusingan angin di bawah 60 km/j—tahap prestasi yang kami anggap tidak selamat untuk tapak terdedah.
• Pendakap X H gabungan (kekuda penuh) – Bingkai "WindMaster" premium CragHaven Outdoor kami menggunakan kedua-dua X-bracing dan H-bracing dalam konfigurasi hibrid : Pendakap X dalam arah membujur dan pendakap H di bahagian atas pemasangan kaki. Ini mencapai 82% pengurangan pesongan sisi dan limits torsional twist to < 2° angin di bawah 70 km/j, sambil menambah sahaja 12% berat berbanding dengan bingkai asas H-braced.

4. Protokol Ujian Angin Dinamik dan Pengukuran Parameter

Ujian angin luar CragHaven kami menggunakan a pelantar terowong angin mudah alih dengan a Bahagian ujian 2.0 m × 2.0 m dan pelbagai sensor anjakan laser untuk mengukur pesongan bingkai dalam masa nyata. Jadual diuji pada kelajuan angin dari 20 km/j hingga 80 km/j , dengan keadaan mantap dan hembusan angin. Parameter utama yang diukur ialah:

• Pesongan sisi (Δx) – Anjakan mendatar maksimum pada bahagian tengah atas meja, diukur dalam mm. Had yang boleh diterima untuk makan/memasak yang selamat ialah < 15 mm .
• Sudut kilasan kilasan (θ) – Putaran sudut atas meja mengenai paksi menegak, diukur dalam darjah. Had yang boleh diterima ialah < 3° .
• Anjakan menegak (Δy) – Naik atau melorot bahagian atas meja akibat daya angkat angin, diukur dalam mm.
• Masa pemulihan – Masa (dalam saat) untuk jadual kembali kepada < 5% daripada pesongan puncak selepas hembusan angin reda.

5. Jadual Parameter Perbandingan: Geometri Bingkai dan Prestasi Pendakap

Jadual di bawah meringkaskan keputusan ujian kami merentas lima konfigurasi bingkai. Semua nilai adalah untuk jadual 70 × 70 cm pada ketinggian 70 cm, diuji pada angin keadaan mantap 60 km/j dengan tiupan 3 saat pada 80 km/j (2.0 × faktor tiupan). Data adalah daripada makmal struktur dalaman CragHaven Outdoor, disahkan oleh perunding kejuruteraan pihak ketiga.

6. Merekabentuk untuk Angin: Falsafah Kejuruteraan Luar CragHaven

Di CragHaven Outdoor, daripada konsep reka bentuk awal hingga persampelan dan ujian berulang, kami sentiasa bermula daripada senario penggunaan sebenar—dan angin ialah senario yang sering dipandang remeh. Proses reka bentuk kami termasuk:

• Pemodelan Computational Fluid Dynamics (CFD). – Kami mensimulasikan aliran angin di atas meja dan bingkai untuk mengenal pasti zon tekanan tinggi sebelum membina prototaip fizikal. Ini mengurangkan bilangan lelaran ujian sebanyak 40–50% .
• Ujian lapangan di tapak pantai dan gunung – Pasukan ujian kami menggunakan jadual prototaip di lokasi tepi pantai (dengan semburan garam dan angin darat yang stabil) dan permatang alpine (dengan keadaan bergelora, bertiup), merekodkan data pesongan dunia sebenar dengan pecutan triaksial .
• Reka bentuk sendi yang diperkukuh – Pendakap terbaik pun gagal jika sendi lemah. Kami gunakan hujung tiub swaged gulung dua kali dan pin pangsi keluli tahan karat di semua persimpangan bingkai, memastikan sistem pendakap menghantar beban ke tanah tanpa kehilangan tenaga akibat permainan bersama. Toleransi artikulasi bersama kami dipegang ± 0.15 mm , berbanding purata industri ± 0.5 mm.

Kami bergantung pada sistem pembuatan China yang matang dan cekap untuk mengubah niat reka bentuk ini menjadi produk yang stabil, boleh ditiru dan berskala, memastikan setiap meja yang meninggalkan kemudahan Hangzhou kami berprestasi secara konsisten dalam keadaan berangin—sama ada di tapak perkhemahan tepi laut yang berangin atau tapak perkhemahan gunung bertiup.

Soalan Lazim – Soalan Lazim

S1: Adakah kestabilan sisi lebih penting daripada ketegaran kilasan untuk rintangan angin, atau adakah ia sama kritikal?

Kedua-duanya adalah penting, tetapi ia melindungi daripada mod kegagalan yang berbeza. Kestabilan sisi menghalang meja daripada menggelongsor ke sisi atau terbalik sepenuhnya—ini ialah mod kegagalan utama dalam angin lurus. Kekakuan kilasan menghalang bahagian atas meja daripada berpusing berbanding kaki, yang boleh menyebabkan alat memasak tergelincir atau meja menjadi goyah yang bertambah buruk dengan tiupan angin lagi. Dalam ujian Luar CragHaven kami, kami telah memerhatikan bahawa jadual dengan kestabilan sisi yang tinggi tetapi ketegaran kilasan yang rendah (cth., pendakap H dengan hamparan lebar) masih boleh gagal dengan berpusing progresif —setiap hembusan menambah sedikit kelainan, dan lama kelamaan, permukaan meja menjadi tidak sejajar, mewujudkan ketidakstabilan. Oleh itu, kami mengesyorkan untuk memberi keutamaan kedua-duanya dengan memilih jadual dengan pendakap X pepenjuru atau sistem hibrid seperti WindMaster kami, yang memberikan prestasi seimbang. Anda boleh meneroka rangkaian penuh jadual kami yang diuji angin di halaman produk meja lipat kami .

S2: Bolehkah saya meningkatkan rintangan angin meja lipat sedia ada saya dengan mengubah suainya, atau adakah saya perlu membeli meja baharu yang direka bentuk untuk angin?

Beberapa pengubahsuaian mudah boleh membantu. Menurunkan ketinggian meja (jika meja anda mempunyai kaki boleh laras) ialah satu-satunya peningkatan yang paling berkesan—pengurangan ketinggian 20 cm mengurangkan momen terbalik angin kira-kira 30% . Anda juga boleh menambah berat pada kaki dengan menggantung beg galas atau batu anda dari tali pusat, yang meningkatkan momen penstabilan. Walau bagaimanapun, ini adalah penyelesaian band-aid. Geometri bingkai dan pendakap meja adalah penting kepada strukturnya; anda tidak boleh memasang semula pendakap X pada meja yang direka bentuk dengan tali perimeter. Di CragHaven Outdoor, kami mereka bentuk meja kami dari bawah ke atas dengan rintangan angin sebagai keperluan teras. Jadual WindMaster kami termasuk mata sauh pra-gerudi untuk pancang tanah (untuk permukaan lembut) dan gelung beg pasir untuk kegunaan pantai, memberikan anda pilihan tambahan untuk keadaan yang melampau.

S3: Apakah penarafan kelajuan angin yang perlu saya cari dalam meja luar lipat, dan bagaimana CragHaven Outdoor mentakrifkan "tahan angin"?

Kami mengesyorkan bahawa mana-mana meja luar yang serius harus dikekalkan pesongan sisi < 15 mm and kilasan kilasan < 3° at 60 km/j (dengan tiupan angin). Ini sepadan dengan a Pasukan Beaufort 7 keadaan (hampir angin ribut)—angin yang sangat kuat yang akan menjejaskan kebanyakan aktiviti tapak perkhemahan. Meja luar CragHaven kami diuji Kemandirian tiupan angin 80 km/j tanpa ubah bentuk kekal, walaupun kami tidak mengesyorkan menggunakannya untuk memasak melebihi 70 km/j. Kami menerbitkan a label prestasi angin pada setiap jadual, menunjukkan keadaan mantap dan had tiupan yang dinilai. Ini adalah sebahagian daripada komitmen kami terhadap ketelusan: kami percaya bahawa produk luar yang cemerlang tidak dibina di atas timbunan parameter, tetapi berdasarkan pemahaman yang mendalam tentang alam sekitar dan cabaran yang dikemukakannya. Ujian masa—dan angin—adalah yang akhirnya mengesahkan reka bentuk kami.
